UWB 套件集群飞行

本章以三架 UWB 套件无人机为例,介绍组网配置、定位检查和集群飞行操作。各无人机须使用同一套 UWB 基站坐标系。

实验环境:Windows 11 宿主机,VMware 17.5 Pro 虚拟机,Ubuntu 20.04 LTS。

配置联网模块

集群飞行需要所有无人机都连接到同一个局域网。 因此,需为各无人机的 Mlink-esp Wi-Fi 模块配置 IP 地址。

使用 Mlink-esp 调试器配置

说明:Mlink-esp 调试器可简化组网配置。未配备该调试器的 FanciSwarm™ 集群套件用户,可通过原购买渠道向幻思创新申请;申请通过后,将免费寄送。

先将 Mlink-esp Wi-Fi 模块连接至 Mlink-esp 调试器,再通过 USB 将调试器连接至电脑。具体步骤如下:

  1. 连接 Mlink-esp 调试器

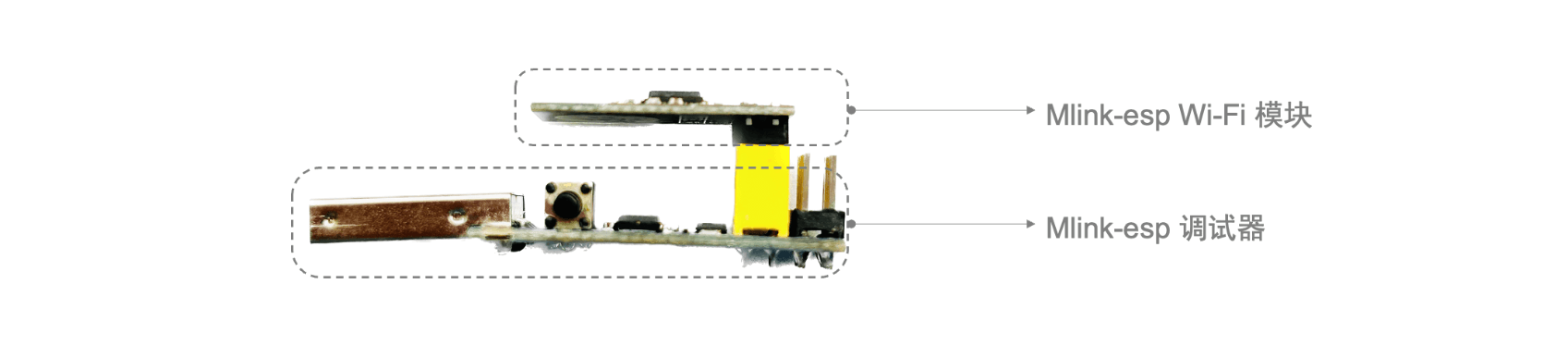

将 Mlink-esp Wi-Fi 模块从 FanciSwarm™ 无人机上取下,按照下图所示,将 Mlink-esp Wi-Fi 模块与 Mlink-esp 调试器连接。 注意:请按图示方向连接,严禁反接。反接会烧毁设备。


  1. 下载串口助手

下载串口助手并解压,在电脑上双击 sscom5.13.1.exe 文件。

  1. 打开串口助手并连接 Mlink-esp 调试器

打开上一步下载的串口助手软件,将 Mlink-esp 调试器与电脑连接。

  1. 设置串口助手

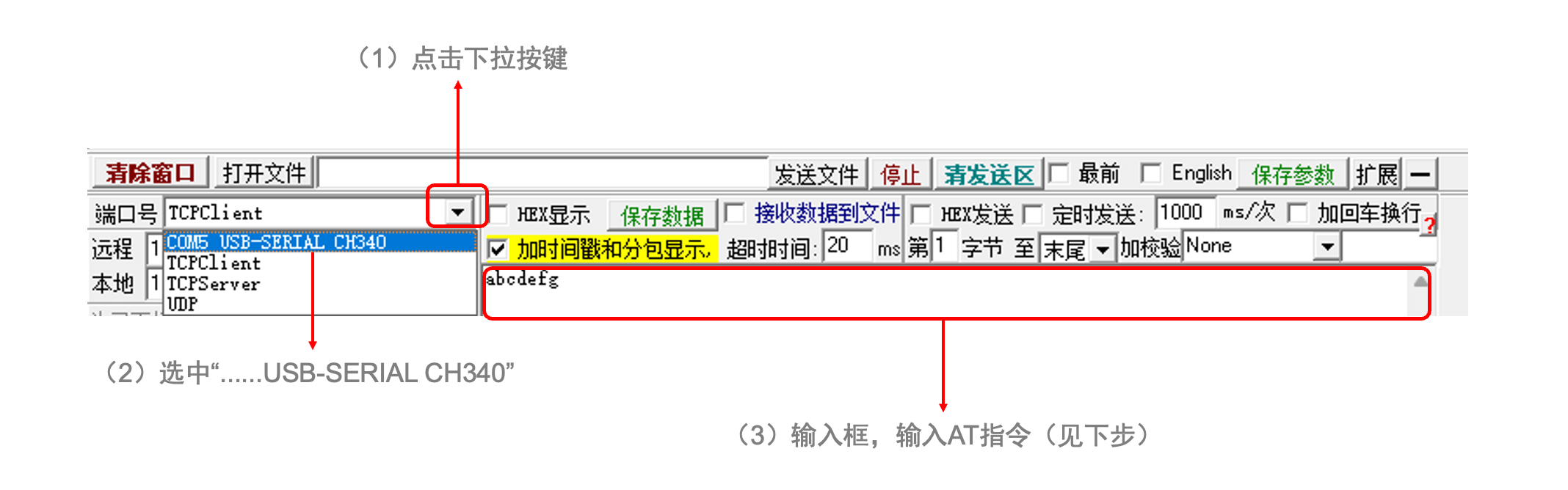

点击端口号下拉菜单,选择“......USB-SERIAL CH340”对应的端口,再按下一步说明输入 AT 指令,如下图所示。


  1. 发送 AT 指令

在输入框中依次输入以下 AT 指令并发送: (1)重启模块。输入以下指令并发送:

AT+RST\r\n

(2)恢复出厂设置。输入以下指令并发送:

AT+RESTORE\r\n

(3)设置为 Station 模式(默认使用 AP 模式)。输入以下指令并发送:

AT+CWMODE_DEF=1\r\n

(4)设置要连接的路由器名称和密码。输入以下指令并发送: 注意:Wi-Fi 名称不能使用中文。 (例:AT+CWJAP_DEF="Fancinnov","Mcontroller"\r\n)

AT+CWJAP_DEF="WiFi名称","WiFi密码"\r\n

串口助手接收界面显示“WIFI CONNECTED”时,表示组网模块已连接路由器;显示“WIFI GOT IP”时,表示模块已获得 IP 地址。若未显示上述信息,请重新尝试连接。

(5)查询 IP 地址。输入以下指令并发送:

AT+CIFSR\r\n

上述指令成功发送后,串口助手接收界面会显示路由器分配到该组网模块的 IP 地址。

(6)设置固定的 IP 地址。输入以下指令并发送:

AT+CIPSTA_DEF="ip","网关","子网掩码"\r\n

固定 IP 地址、网关和子网掩码须与实际局域网配置一致。例如,若局域网网关为 192.168.0.254、子网掩码为 255.255.255.0,且 192.168.0.100 尚未被占用,可发送 AT+CIPSTA_DEF="192.168.0.100","192.168.0.254","255.255.255.0"。指令中的符号均使用英文半角字符。每架无人机须分配不同的 IP 地址,并避免与网关或其他设备冲突;静态地址应避开路由器的 DHCP 自动分配范围,或在路由器中设置地址保留。

(7)查询 IP 地址,确认设置是否成功。输入以下指令并发送:

AT+CIFSR\r\n

若串口助手返回的 IP 地址与上一步设置一致,表示配置成功。请记录该 IP 地址。

特别说明 (1)配合 App 使用时,先打开 App,将手机连接至目标路由器的 Wi-Fi,再点击首页右上方的数传连接按钮,在输入框中填写已配置的组网模块 IP 地址。

  1. 确认配置完成,并记录模块的 IP 地址。

导入 ROS 工程

集群飞行的配置流程与单机飞行相似,主要区别如下:

从 GitHub 获取源码(已完成此步骤时可跳过)

创建工作空间:

mkdir -p ~/ros_ws/src

拉取 fcu_core_v2 和 quadrotor_msgs: 项目 README

修改 launch 文件参数

    <node pkg="fcu_core" type="fcu_bridge_001" name="fcu_bridge_001" output="screen" >
        <remap from="~odometry_001" to="/vins_estimator/odometry"/>
        <remap from="~imu_global_001" to="imu_global_001"/>
        <remap from="~odom_global_001" to="odom_global_001"/>
        <remap from="~path_global_001" to="path_global_001"/>
        <remap from="~path_target_001" to="path_target_001"/>
        <remap from="~goal_001" to="/move_base_simple/goal"/>
        <remap from="~motion_001" to="motion_001"/>
        <remap from="~command" to="/fcu_command/command"/>
        <remap from="~mission_001" to="/fcu_mission/mission_001"/>
        <param name="DRONE_IP" value="192.168.0.201" type="string"/> <!-- 修改为对应无人机 Mlink 的 IP 地址 -->
        <param name="DRONE_PORT" value="333"/>
        <param name="USB_PORT" value="/dev/ttyACM0" type="string"/>
        <param name="BANDRATE" value="460800"/>
        <param name="channel" value="1"/>
        <param name="offboard" value="false" type="bool"/>
        <param name="use_uwb" value="true" type="bool"/>
        <param name="set_goal" value="false" type="bool"/>
        <param name="simple_target" value="true" type="bool"/>
        <param name="odom_init_x" value="0.0"/> <!-- FLU 坐标系 -->
        <param name="odom_init_y" value="0.0"/>
        <param name="odom_init_z" value="0.0"/>
    </node>
        <node pkg="fcu_core" type="fcu_bridge_002" name="fcu_bridge_002" output="screen" >
        <remap from="~odometry_002" to="odometry_002"/>
        <remap from="~imu_global_002" to="imu_global_002"/>
        <remap from="~odom_global_002" to="odom_global_002"/>
        <remap from="~path_global_002" to="path_global_002"/>
        <remap from="~path_target_002" to="path_target_002"/>
        <remap from="~motion_002" to="motion_002"/>
        <remap from="~command" to="/fcu_command/command"/>
        <remap from="~mission_002" to="/fcu_mission/mission_002"/>
        <param name="DRONE_IP" value="192.168.0.202" type="string"/> <!-- 修改为对应无人机 Mlink 的 IP 地址 -->
        <param name="DRONE_PORT" value="333"/>
        <param name="USB_PORT" value="/dev/ttyACM0" type="string"/>
        <param name="BANDRATE" value="460800"/>
        <param name="channel" value="1"/>
        <param name="offboard" value="false" type="bool"/>
        <param name="use_uwb" value="true" type="bool"/>
        <param name="set_goal" value="false" type="bool"/>
        <param name="simple_target" value="true" type="bool"/>
    </node>
    <node pkg="fcu_core" type="fcu_bridge_003" name="fcu_bridge_003" output="screen" >
        <remap from="~odometry_003" to="odometry_003"/>
        <remap from="~imu_global_003" to="imu_global_003"/>
        <remap from="~odom_global_003" to="odom_global_003"/>
        <remap from="~path_global_003" to="path_global_003"/>
        <remap from="~path_target_003" to="path_target_003"/>
        <remap from="~motion_003" to="motion_003"/>
        <remap from="~command" to="/fcu_command/command"/>
        <remap from="~mission_003" to="/fcu_mission/mission_003"/>
        <param name="DRONE_IP" value="192.168.0.203" type="string"/> <!-- 修改为对应无人机 Mlink 的 IP 地址 -->
        <param name="DRONE_PORT" value="333"/>
        <param name="USB_PORT" value="/dev/ttyACM0" type="string"/>
        <param name="BANDRATE" value="460800"/>
        <param name="channel" value="1"/>
        <param name="offboard" value="false" type="bool"/>
        <param name="use_uwb" value="true" type="bool"/>
        <param name="set_goal" value="false" type="bool"/>
        <param name="simple_target" value="true" type="bool"/>
    </node>

系统测试

lines.txt 航点记录文件:

文件头中的 DRONE_001 3 表示 001 号无人机有 3 个航点,后续各行依次为 X、Y、Z 和偏航角。位置单位为米,偏航角单位为度。DRONE_004 0 至 DRONE_006 0 表示对应无人机未设置航点。

DRONE_001 3
2.000000 -1.500000 1.000000 0.000000
3.500000 -1.500000 1.000000 0.000000
5.000000 -1.500000 1.000000 0.000000

DRONE_002 3
2.000000 -3.000000 1.000000 0.000000
3.500000 -3.000000 1.000000 0.000000
5.000000 -3.000000 1.000000 0.000000

DRONE_003 3
2.000000 -4.500000 1.000000 0.000000
3.500000 -4.500000 1.000000 0.000000
5.000000 -4.500000 1.000000 0.000000

DRONE_004 0

DRONE_005 0

DRONE_006 0

  1. 开启四个基站。
  2. 按标签 ID 从大到小的顺序启动无人机:先启动 3 号机,再启动 2 号机,最后启动 1 号机。
  3. 检查各无人机和基站的 LED6 状态。
  4. LED6 快速闪烁表示 UWB 定位系统工作正常,可进行下一步操作。否则,请重启无人机和基站后重新检查。


catkin_make
source ./devel/setup.bash

随后运行 ROS 程序:

roslaunch fcu_core fcu_core.launch

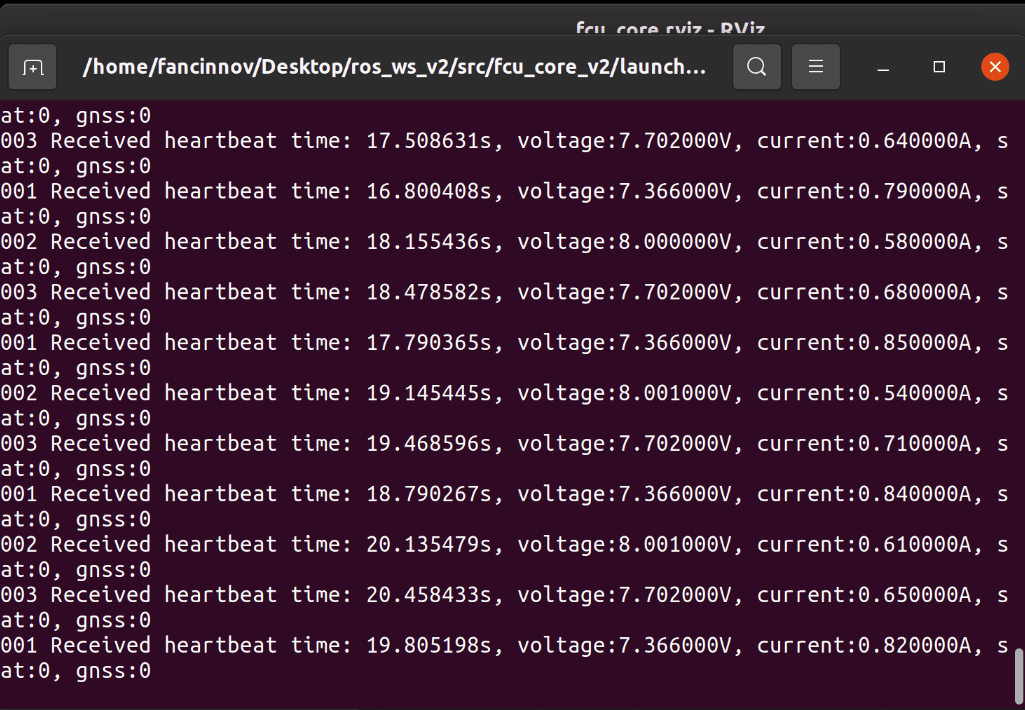

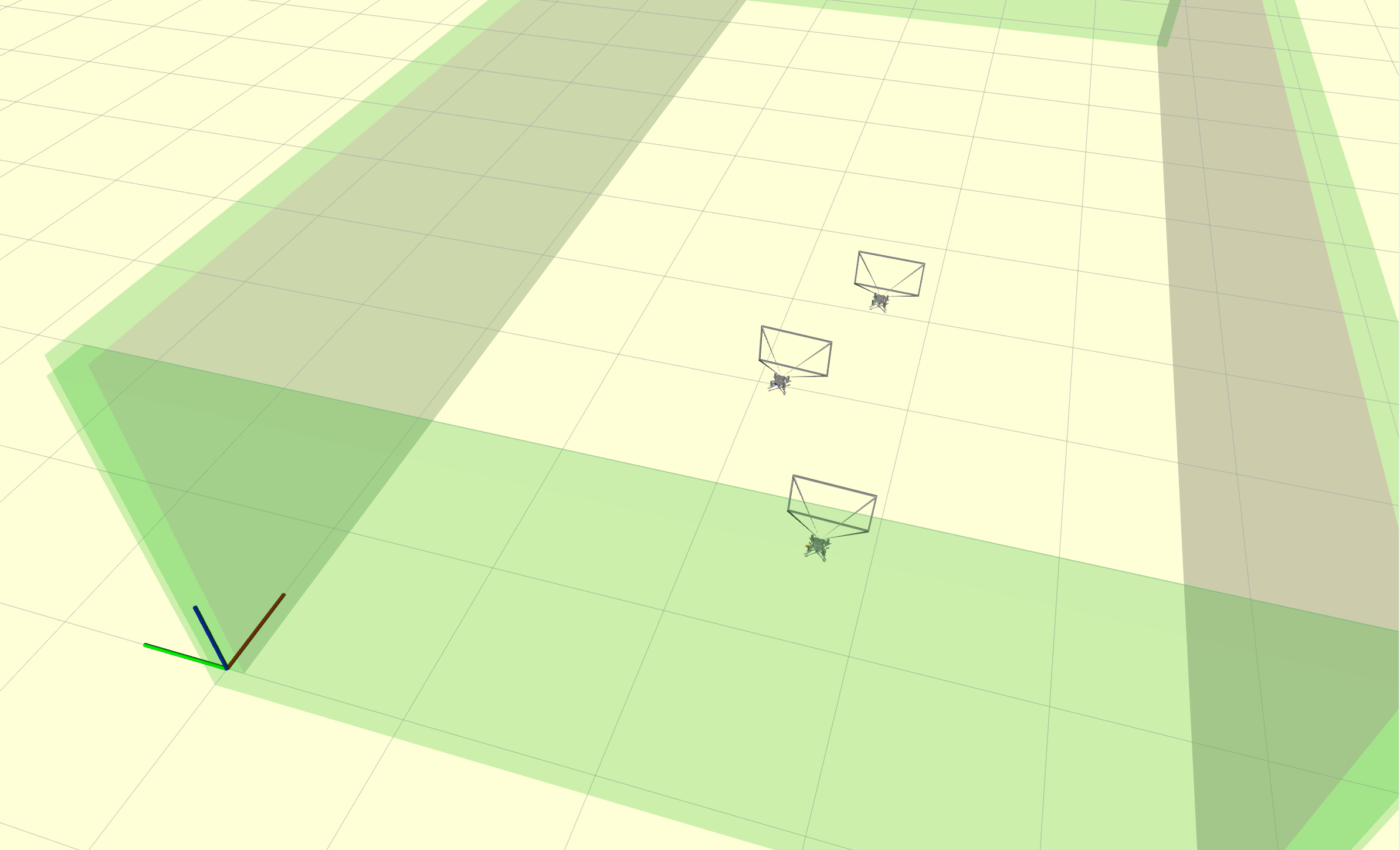

终端显示以下信息时,表示已收到无人机的心跳包: 图片 系统同时打开 RViz 界面,如下图所示。图中坐标点仅供参考,请以实际运行结果为准。 图片 RViz 是一个三维可视化平台,可用于无人机位置及飞行轨迹的图形化显示。 右侧 3D 视图区中的坐标轴表示世界坐标系:红色为 X 轴,绿色为 Y 轴,蓝色为 Z 轴。 图中的红点代表无人机在世界坐标系中的位置。


飞行测试

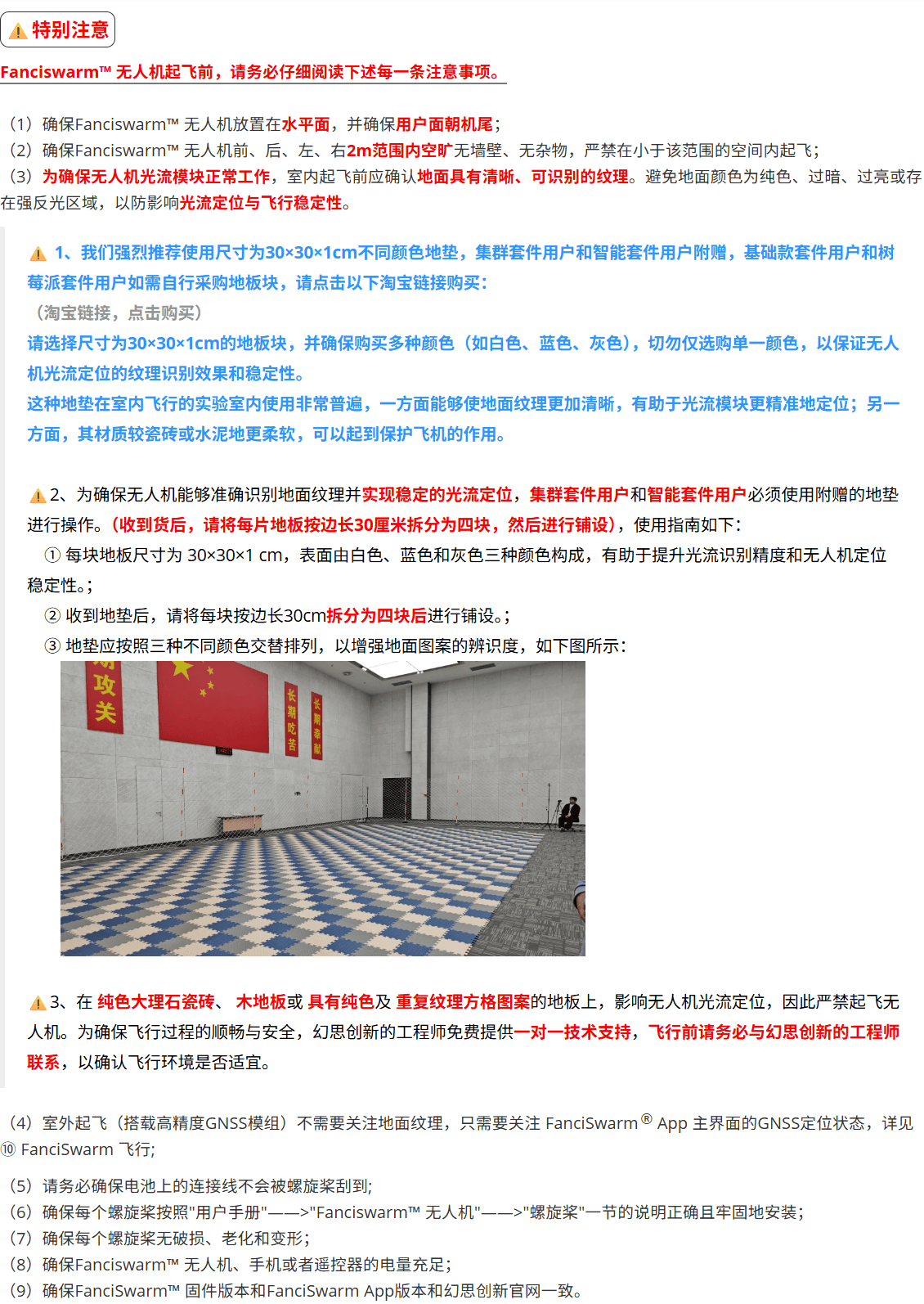

集群飞行前,必须通过 ROS 对每架 FanciSwarm™ 无人机进行单机试飞。所有参与集群飞行的无人机均通过测试、确认运行正常后,方可执行集群飞行任务。

飞行前准备

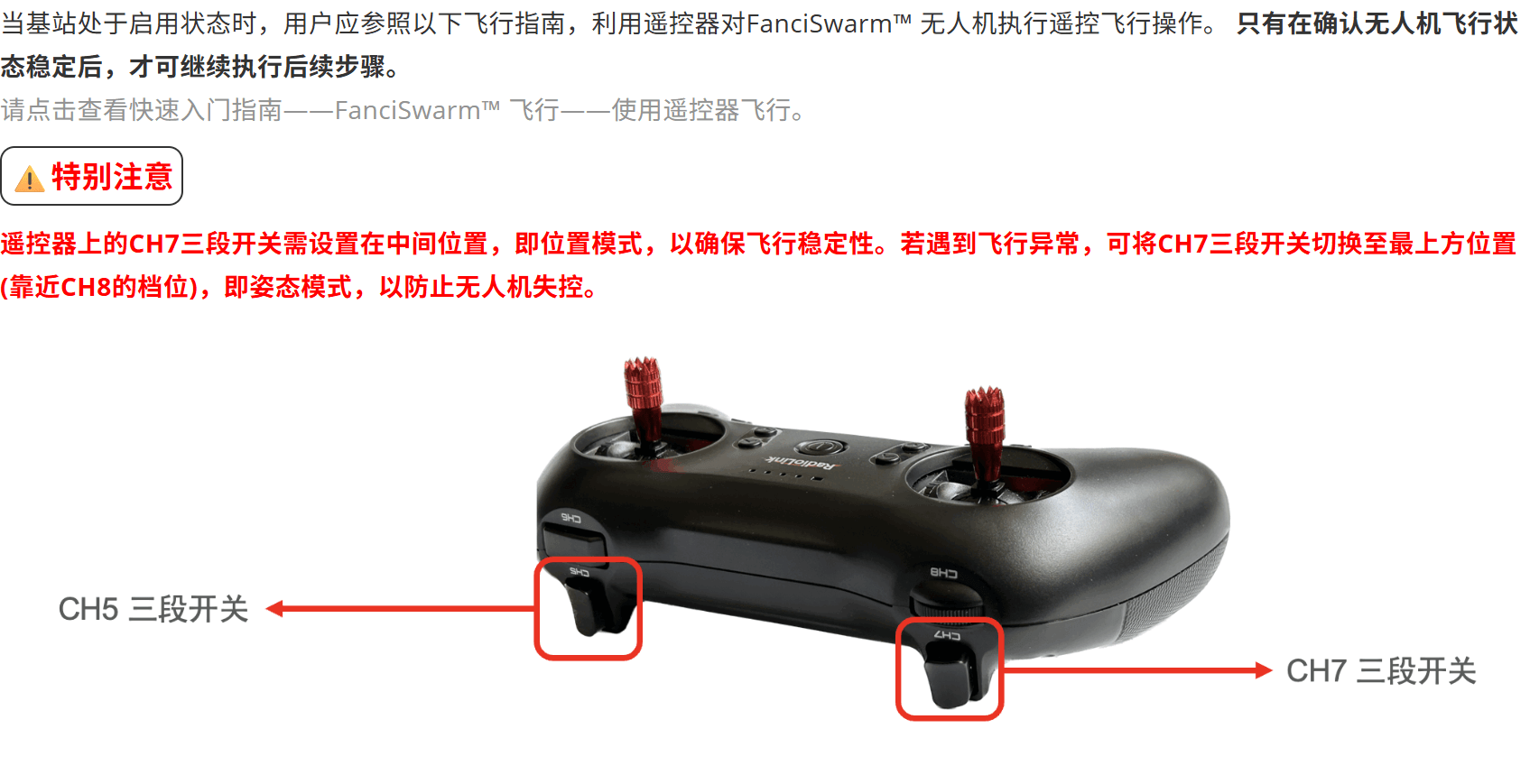

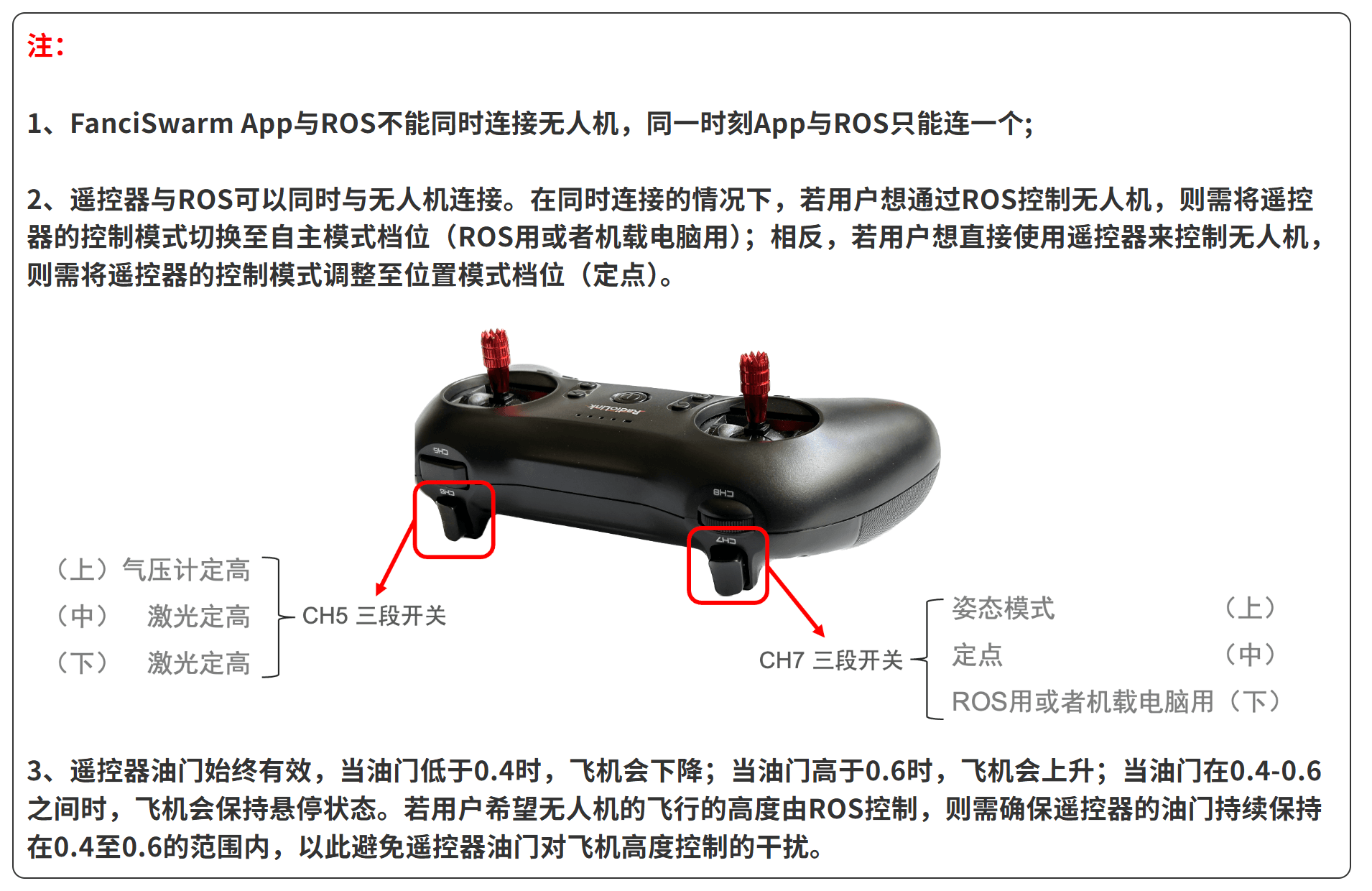

遥控器设置


熟悉 RViz 插件操作

飞行测试前,请先阅读 rviz_plugin 的使用,熟悉航点设置、轨迹执行及基础控制按钮。

确认无人机连接

**启动顺序:**按标签 ID 从大到小启动无人机;三机示例依次启动 3 号机、2 号机、1 号机。

确认系统测试中的 ROS 程序仍在运行,且无人机通信正常。若程序已退出,请在虚拟机中进入 ros_ws 目录,打开终端并执行以下命令;若程序已在运行,无需重复启动。

catkin_make
source ./devel/setup.bash

随后运行 ROS 程序:

roslaunch fcu_core fcu_core.launch

起飞前,请再次完成定位检查,确认所有参与飞行的无人机定位正常。

设置航点

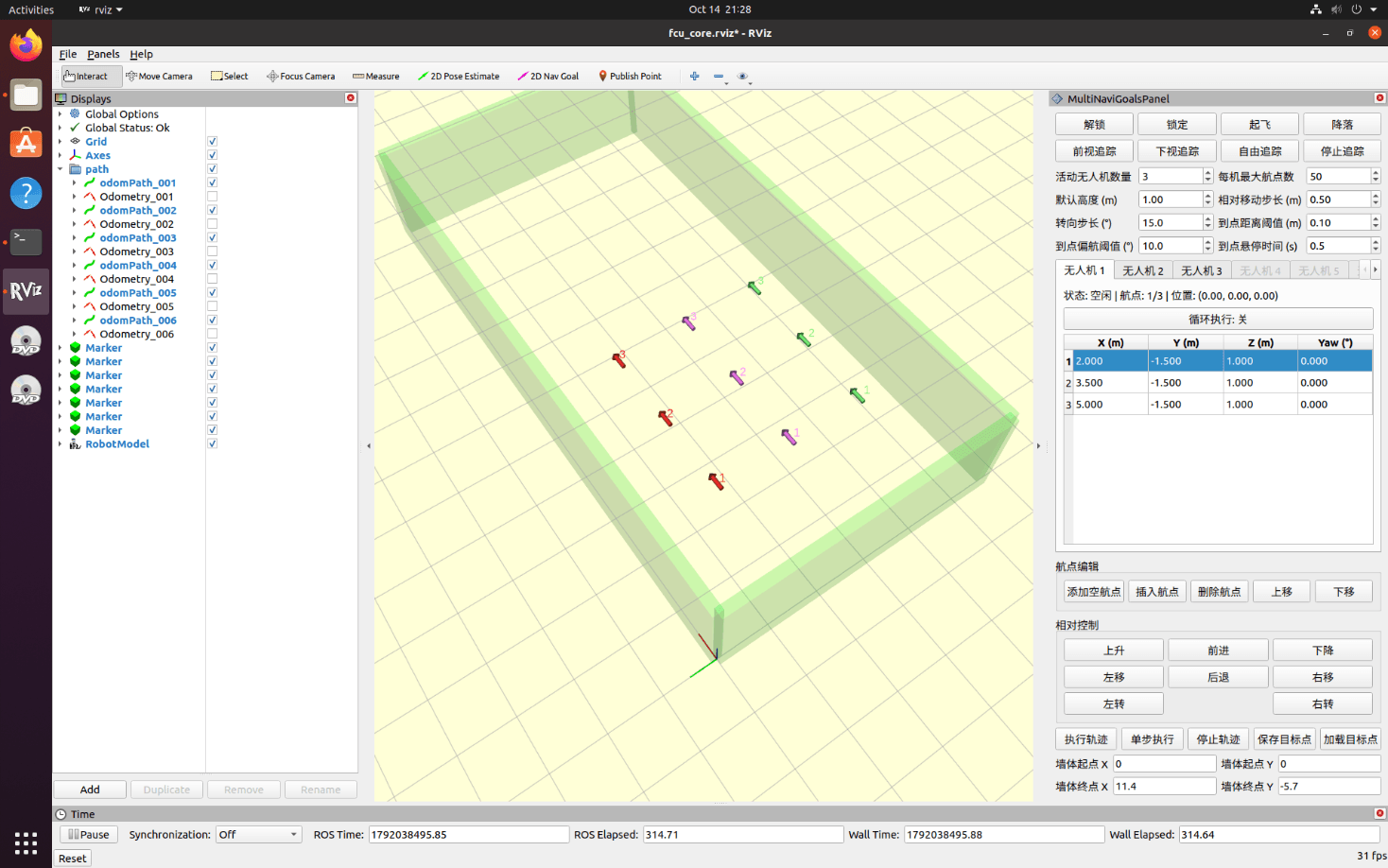

将上方航点记录内容保存为 lines.txt,将 活动无人机数量 设为 3,点击 加载目标点 选择该文件。逐一检查三架无人机的航点列表,确认每机均有 3 个航点,且坐标与实际基站坐标系及场地范围一致;场地布置与示例不同时,须调整航点。


无人机解锁

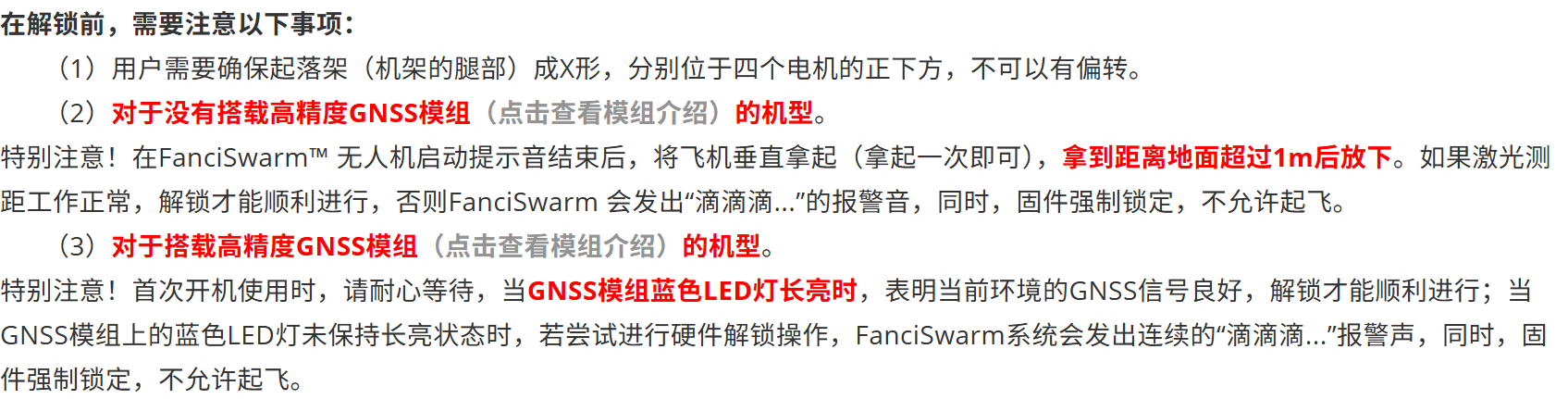

逐一完成 UWB 单机教程中的解锁前检查,确认三架无人机的传感器及定位状态均正常。 图片

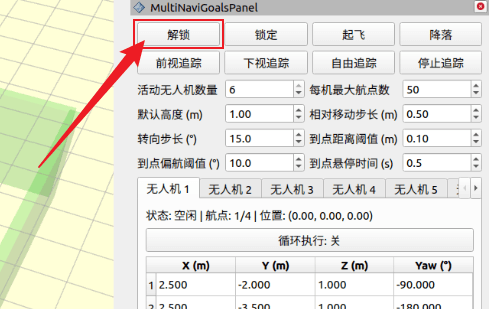

完成上述检查后,点击 RViz 插件中的 解锁 按钮。


此时,Mcontroller 右侧的 LED 绿灯点亮,并响起启动提示音。FanciSwarm™ 无人机完成解锁。

起飞

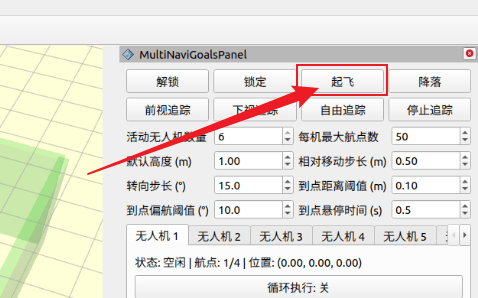

确认三架无人机均已解锁后,点击 RViz 插件中的 起飞 按钮,并逐一确认各机起飞状态。


此时,三架 FanciSwarm™ 无人机上升至 FanciSwarm App 中设置的起飞高度并悬停。

启用循环执行(可选)

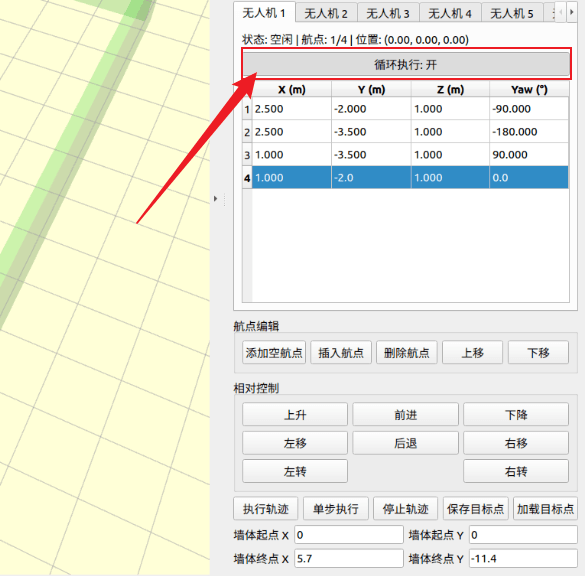

如需重复执行轨迹,将 循环执行 开关设为 开,该设置同时作用于所有活动无人机;仅执行一次时,保持为 关。循环执行包含末航点返回首航点的过程,启用前须确认返程路径。


执行轨迹

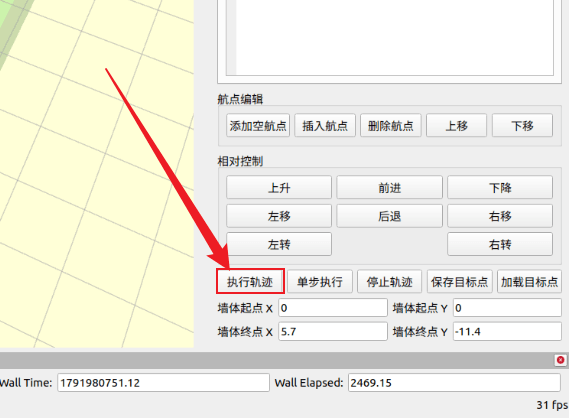

点击 RViz 插件中的 执行轨迹 按钮。

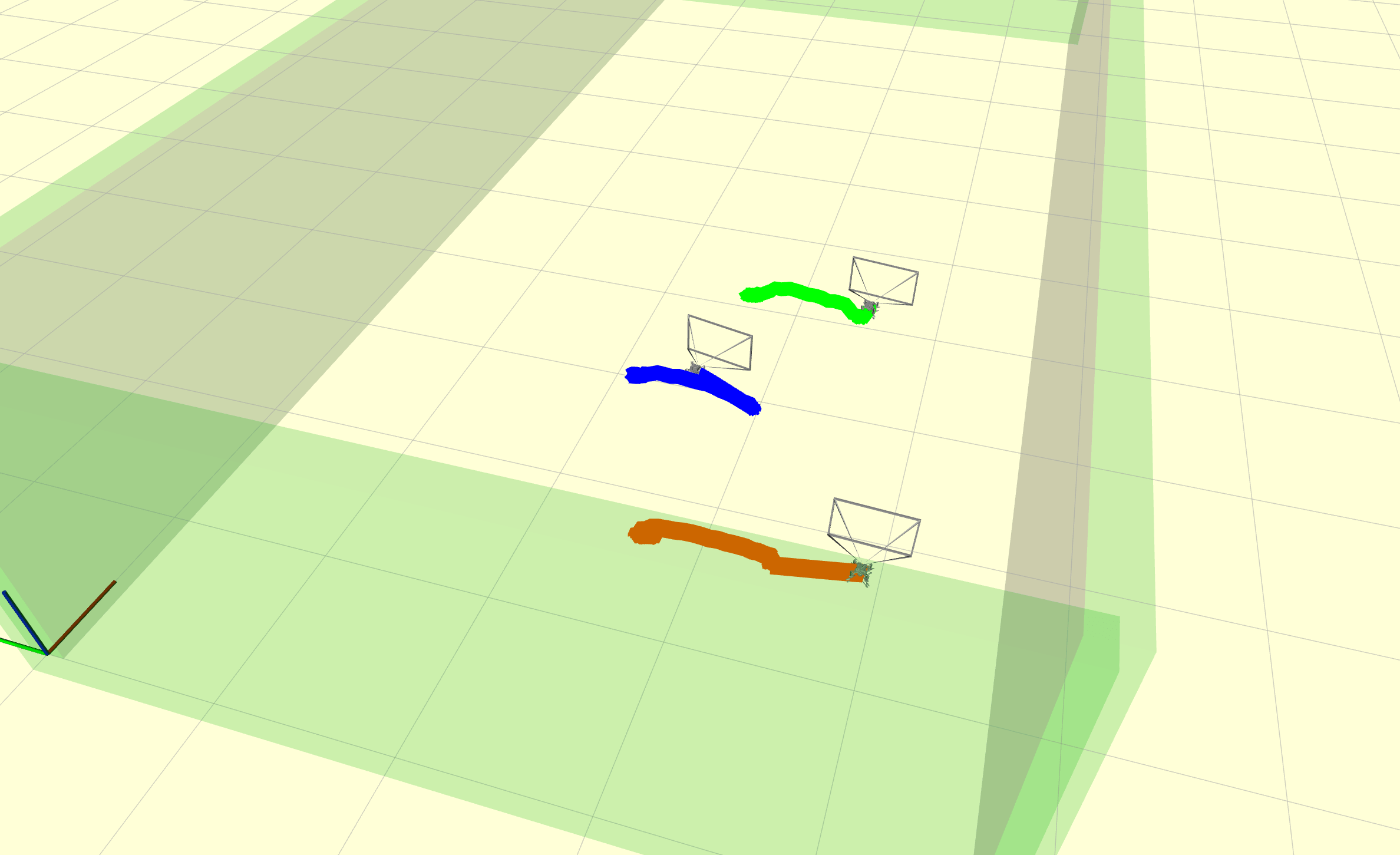

点击一次 执行轨迹 后,三架活动无人机同时开始执行各自的航点任务。请逐一确认各机的航点执行状态和实际轨迹。启用循环执行时,还须核对最后一个航点返回首个航点的路径。

停止轨迹

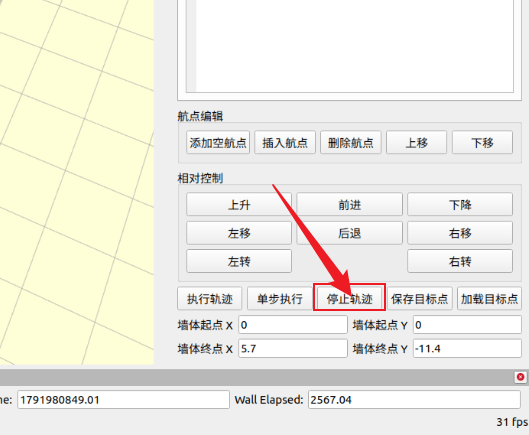

点击 RViz 插件中的 停止轨迹 按钮。


插件停止下发后续航点。已发送至无人机的航点无法撤回,因此该操作不保证无人机立即悬停。请观察无人机状态,确认当前目标点的执行情况。

降落

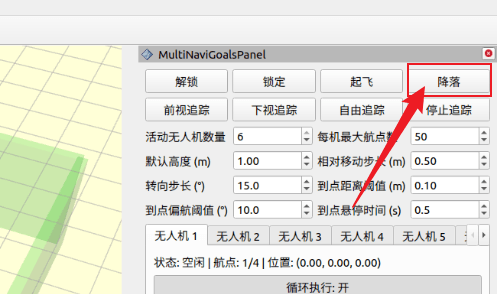

点击 RViz 插件中的 降落 按钮。


此时,三架 FanciSwarm™ 无人机开始下降,随后着陆。

锁定无人机

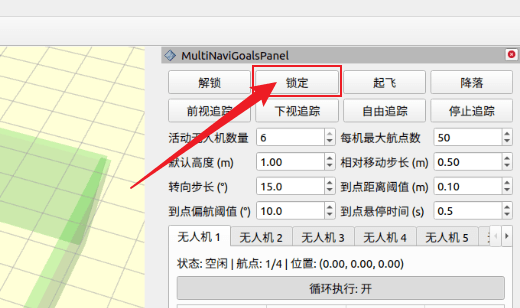

确认三架无人机均已着陆后,点击 RViz 插件中的 锁定 按钮,并逐一确认各机锁定状态。


此时,FanciSwarm™ 无人机的电调指示灯熄灭,同时,Mcontroller 右侧的 LED 绿灯熄灭、LED 红灯点亮。FanciSwarm™ 无人机完成锁定。

关闭无人机和基站

FanciSwarm™ 无人机锁定后,如果不继续飞行,请及时关闭无人机和基站,并断开电池连接,以减少电量消耗。

UWB 集群轨迹飞行流程完成。
